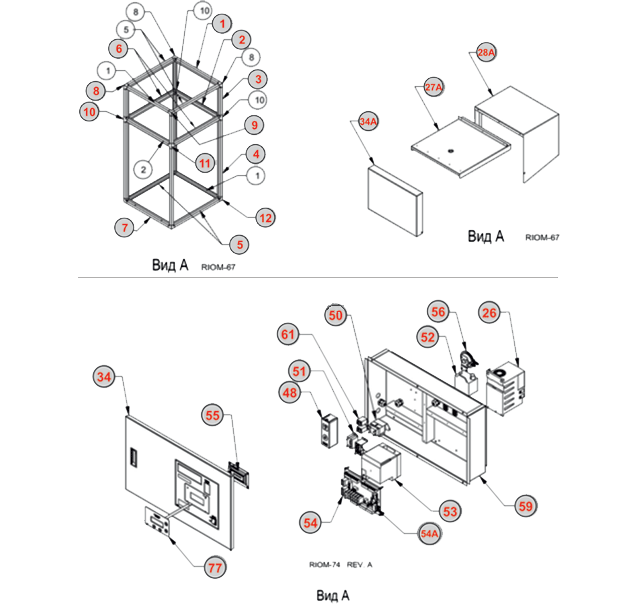

Запчасти для газовых водогрейных котлов серии "ТермоВИК"
|
№
|
Описание
|
Код детали
|
Рисунок
|
||||||
|
500
|
750
|
1000
|
1250
|
1500
|
1750
|
2000
|
|||
| 1 |
Верхний/Нижний профиль (по оси Х)
|
04-0523
|
04-0523
|
04-0523
|
04-0524
|
04-0524
|
04-0524
|
04-0524
|
|
| 2 |
Средний профиль (по оси Х)
|
04-0525
|
04-0525
|
04-0525
|
04-0526
|
04-0526
|
04-0526
|
04-0526
|
|
| 3 |
Верхний профиль (по оси Y)
|
04-0530
|
04-0530
|
04-0530
|
04-0530
|
04-0530
|
04-0530
|
04-0530
|
|
| 4 |
Нижний профиль (по оси Y)
|
04-0531
|
04-0532
|
04-0533
|
04-0534
|
04-0535
|
04-0536
|
04-0537
|
|
| 5 |
Верхний/Нижний профиль (по оси Z)
|
04-0538
|
04-0538
|
04-0538
|
04-0539
|
04-0539
|
04-0539
|
04-0539
|
|
| 6 |
Средний профиль (по оси Z)
|
04-0540
|
04-0540
|
04-0540
|
04-0541
|
04-0541
|
04-0541
|
04-0541
|
|
| 7 |
Нижний/Передний профиль (по оси Х)
|
04-0524
|
04-0524
|
04-0524
|
04-0525
|
04-0525
|
04-0525
|
04-0525
|
|
| 8 |
Уголок рамы
|
20-0053
|
20-0053
|
20-0053
|
20-0053
|
20-0053
|
20-0053
|
20-0053
|
|
| 9 |
Уголок рамы
|
04-0543
|
04-0543
|
04-0543
|
04-0543
|
04-0543
|
04-0543
|
04-0543
|
|
| 10 |
Крестовина
|
20-0054
|
20-0054
|
20-0054
|
20-0054
|
20-0054
|
20-0054
|
20-0054
|
|
| 11 |
Крестовина с отверстием
|
04-0544
|
04-0544
|
04-0544
|
04-0544
|
04-0544
|
04-0544
|
04-0544
|
|
| 12 |
Нижний уголок
|
04-0542
|
04-0542
|
04-0542
|
04-0542
|
04-0542
|
04-0542
|
04-0542
|
|
| 26 |
Привод с преобразователем частоты
|
15-0227
|
15-0227
|
15-0227
|
15-0226
|
15-0226
|
15-0226
|
15-0226
|
|
| 27A |
Верхняя панель (внешняя)
|
70-2440
|
70-2440
|
70-2440
|
70-2441
|
70-2441
|
70-2441
|
70-2441
|
|
| 28A |
Задняя панель (внешняя)
|
70-2410
|
70-2410
|
70-2410
|
70-2411
|
70-2411
|
70-2411
|
70-2411
|
|
| 34 |
Верхняя передняя панель (HeatNet)
|
70-2446
|
70-2446
|
70-2446
|
70-2447
|
70-2447
|
70-2447
|
70-2447
|
|
| 34A |
Верхняя панель (внешняя)
|
70-2442
|
70-2442
|
70-2442
|
70-2443
|
70-2443
|
70-2443
|
70-2443
|
|
| 48 |
Реле высокой температуры L4008E (MВ)
|
14-0112
|
14-0112
|
14-0112
|
14-0112
|
14-0112
|
14-0112
|
14-0112
|
|
| 59 |
Панель отсека блока управления
|
70-2372
|
70-2372
|
70-2372
|
70-2374
|
70-2374
|
70-2374
|
70-2374
|
|
| 61 |
Реле контактора насоса
|
15-0118
|
15-0118
|
15-0118
|
15-0118
|
15-0118
|
15-0118
|
15-0118
|
|

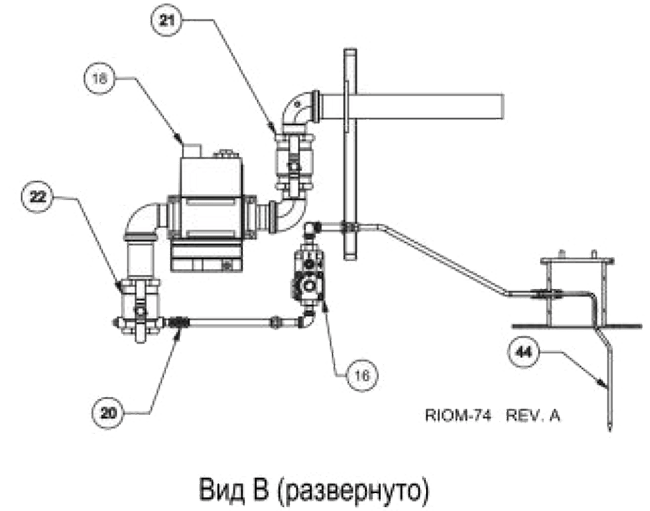

Запасные части котлов ТермоВИК (вид B)
|
№
|
Описание
|
Код детали
|
Рисунок
|
||||||
|
500
|
750
|
1000
|
1250
|
1500
|
1750
|
2000
|
|||
| 16 |
Соленоидный клапан с регулятором (для природного газа)
|
11-0372
|
11-0372
|
11-0372
|
11-0372
|
11-0372
|
11-0372
|
11-0372
|
|
| 18 |
Регулятор расхода газа, DMV-SE512
|
11-0372
|
11-0372
|
11-0372
|
11-0372
|
11-0372
|
11-0372
|
11-0372
|
|
| 20 |
Клапан основной горелки ¾
|
11-0461
|
11-0461
|
11-0461
|
11-0461
|
11-0461
|
11-0461
|
11-0461
|
|
| 21 |
Клапан основной горелки 1, 1¼, 1½
|
11-0456
|
11-0456
|
11-0457
|
11-0457
|
11-0457
|
11-0458
|
11-0458
|
|
| 22 |
Клапан А 1, 1¼, 1½
|
11-0465
|
11-0465
|
11-0466
|
11-0466
|
11-0466
|
11-0467
|
11-0467
|
|
| 44 |
Труба запальной горелки в сборе
|
70-9024
|
70-9024
|
70-9024
|
70-9024.1
|
70-9024.1
|
70-9025
|
70-9025
|
|

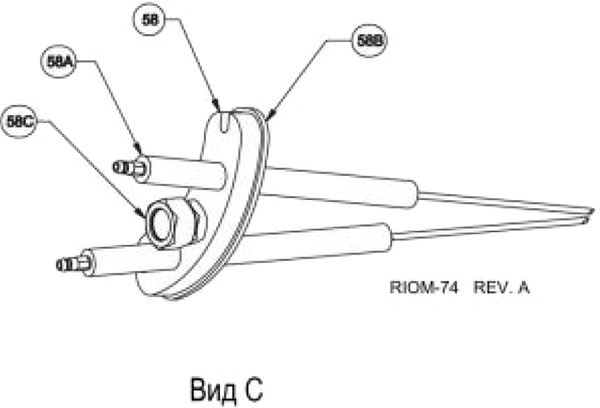

Запасные части котлов ТермоВИК (вид C)
|
№
|
Описание
|
Код детали
|
Рисунок
|
||||||
|
500
|
750
|
1000
|
1250
|
1500
|
1750
|
2000
|
|||
| 58 |
Соленоидный клапан с регулятором (для природного газа)
|
70-2303
|
70-2303
|
70-2303
|
70-2304
|
70-2304
|
70-2304
|
70-2304
|
|
| 58a |
Запальные электроды
|
16-0333
|
16-0333
|
16-0333
|
16-0333
|
16-0333
|
16-0333
|
16-0333
|
|
| 58c |
Прокладка под электроды
|
06-0024
|
06-0024
|
06-0024
|
06-0025
|
06-0025
|
06-0025
|
06-0025
|
|
| 58b |
Смотровой глазок в сборе
|
70-2205
|
70-2205
|
70-2205
|
70-2205
|
70-2205
|
70-2205
|
70-2205
|
|
